1000米2鍵無線遙控器
本遙控器含6F22(9V)電池一粒
一、發射器主要技術指標
1、工作電壓：DC9V（6F22電池一塊,即萬用表電池）
2、工作電流：≤50mA
3、工作頻率：315MHz或者433MHz(433MHz需訂做)
4、編碼類型：2264芯片，焊盤編碼
5、發射距離：視距1000米，此距離為空曠地無干擾的理論距離，使用中會根據不同環境干擾、隔墻及障礙物有所減短。一般為標稱距離的10%-30%左右。
6、編碼類型：固定碼
7、振蕩電阻：4.7M（如果需要其他數值振蕩電阻請提前說明）
8、外型尺寸：135×43×28mm
典型應用
1、汽車、摩托車防盜器；
2、家庭防盜報警器；
3、無線遙控器與無線接收控制器配合使用，主要應用于電動車庫門、窗、卷閘門、起吊設備、閘道、各種防盜報警器、工業自動控制及安防行業等領域；
4、工業自動化控制。
接收器主要技術參數
（一）技術參數
1、工作電壓： AC220V±10%
2、工作溫度： - 10℃—+60℃
3、接收頻率： 315MHz
4、接收靈敏度：-105dB
5、繼電器觸點帶載額定電流：阻性負載≤8A（純阻性負載，如：白熾燈、電熱水器、電飯鍋等），感性負載≤2.5A（如：水泵、空調、電視機、節能燈等）
6、輸出方式：繼電器開關信號（兩組繼電器輸出開關信號，即：獨立兩組常開/常閉轉換觸點）
7、工作方式：點動、互鎖、自鎖、一路點動一路自鎖（視跳線帽位置而定,簡單實用）
8、外殼尺寸： 75×55×30mm
（二）線路接入并確定輸出方式
1、輸入端標記為L，接入火線。
2、輸入端標記為N，接入零線。
3、板上標注1、2、3為一組繼電器的三個輸出端，分別對應NC、COM、NO。（輸出為開關信號）；
4、板上標注4、5、6為另一組繼電器的三個輸出端，分別對應NC、COM、NO（輸出為開關信號）；
5、設定輸出方式：板上JP2的位置有跳線帽，上電前插好。跳線帽插好后（依照6、7、8所述），輸出狀態也就確定了。（注意：輸出狀態是上電前確定的，上電后改變跳線帽，不會改變它的輸出功能）
6、設定輸出方式為：點動！跳線至1、2端（把這兩端短路），輸出方式為瞬時（點動）；具體為：按下遙控器按鈕，繼電器就吸合，松開遙控器按鈕，繼電器釋放。
7、設定輸出方式為：自鎖！跳線至3、4端（把這兩端短路），輸出方式為穩態(自鎖)；具體為：按一下遙控器按鈕，對應的這組繼電器吸合，再按一下遙控器按鈕，對應的這組繼電器斷開；
8、設定輸出方式為：互鎖！跳線拔出，不用；輸出方式為：互鎖，具體為：按下遙控器A按鈕，第1組繼電器吸合，按下遙控器B按鈕，第2組繼電器吸合，第1組繼電器斷開，兩組繼電器是呈現互鎖狀態。按下C按鈕，兩組繼電器都斷開。
9、將JP1的1、2短接，3、4短接，設定輸出方式為一路點動，一路自鎖；
溫馨提示:設定該產品的輸出方式時，需在通電之前進行設定。通電后改變JP2的跳線位置無效。
10、若需其它特殊功能，請聯系我們。
11、溫馨提示：
★本控制器最多可以允許學習4個不同編碼遙控器，學習第5個后，第一個失效，以此類推
★本控制器可以配合固定碼2260/2262/2264/5211等遙控器使用，振蕩電阻不限，4.7M最佳。同時也可以配合學習碼1527/2240等遙控器使用，振蕩電阻不限，330K最佳。
（三）學習對碼與清除
1、按上述接好線路并確定輸出方式后，需要通過學習對碼，才能用遙控進行正確控制。
2、請按下面操作步驟，一步步來。
3、在控制板上有一個S1的輕觸開關，這個按鈕是用來學習對碼和清除之用。
4、清除：在學習對碼之前，需要先清除操作。具體操作為：按下S1不要放，見到LED點亮后，也不要松開，直到見到LED閃爍時，就OK了。清除操作完畢。
5、學習對碼：對碼是根據不同的輸出狀態來對應的。如果輸出方式為點動或自鎖，那么，只需用兩個遙控按鈕來控制它，因此只學習兩個按鈕。如果輸出方式為互鎖，那么，需要學習3個不同的遙控按鈕來控制它。下面將它分為兩種不同的學習方式來看待。點動和自鎖學習方式是一樣的，互鎖的學習方式與它們不同。
（1）：輸出為點動和自鎖的學習對碼：按下S1，見到LED點亮后放開S1，此時已進入學習狀態，在五秒之內完成下面步驟，按下遙控器的第1個按鈕（該按鈕學習完后將控制第1路），見到LED閃爍2下，再繼續按下遙控器的第2個按鈕（該按鈕學習完后將控制第2路），見到LED閃爍4次后熄滅。學習完畢。如果學習不成功，重復4、5、步驟。
（2）：輸出方式為互鎖的學習對碼：按下S1，見到LED點亮后放開S1，此時已進入學習狀態，在五秒之內完成下面步驟，按下遙控器的第1個按鈕（該按鈕學習完后將控制第1路），見到LED閃爍2下，接著按下第2個按鈕（該按鈕學習完后將控制第2路）見到LED閃爍3下，再按下遙控器的第3個按鈕（該按鈕學習完后的功能是關閉兩路），LED閃爍4下熄滅。學習完畢。如果學習不成功，重復4、5、步驟。
6、本產品是多功能型的，用途廣，因功能較多，操作需按步來。而且，可以反復清除學習。
7、一定要注意安全，接好線路通電后，板上帶有強電！！！通電后不可以用手觸摸板上金屬帶電部份，操作時（按遙控器除外），人體需保證與地面的良好隔離！而且，輸入端一定要有漏電保護開關方可使用。

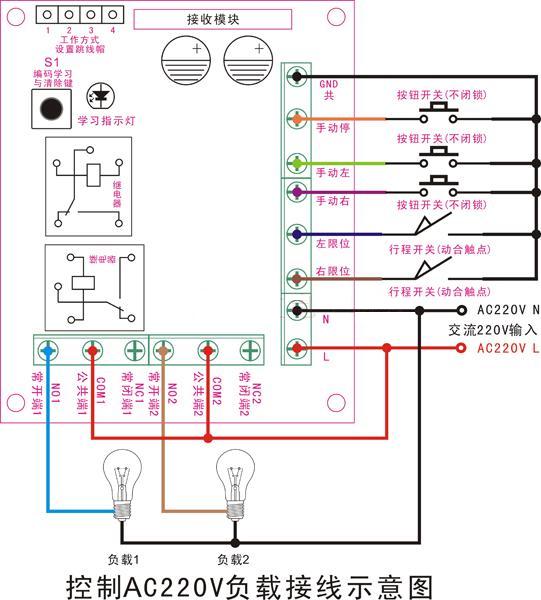

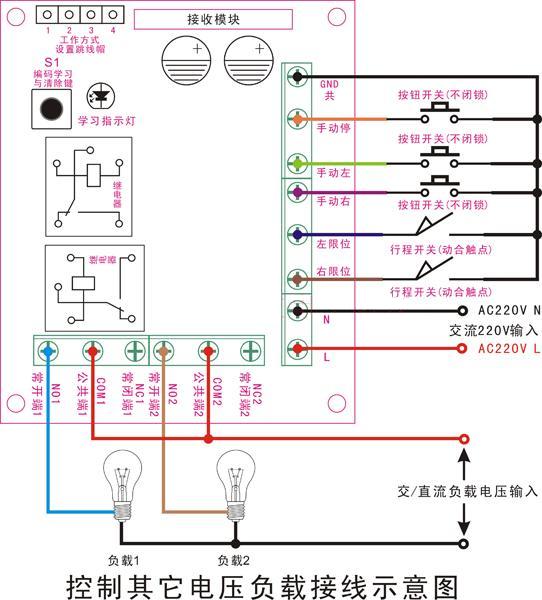

（四）接線示意圖
|
