本公司設計、制造的多功能一路無線智能大功率遙控開關，為一個30A繼電器輸出開關量信號，所有遙控開關模塊繼電器接點獨立輸出，非常適合于直接控制各類負載；產品采用學習碼無線編碼技術，無方向性，開關互不干擾，可使要控制的設備或電機達到遠程開關或通、斷轉換以及各種特殊控制程序的要求。主要應用于深水泵、抽水泵、燈具無線遙控、電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域電氣控制。
該無線接收控制器，具高保密性，性能穩定、功耗低之特點，且使用方便，無需采用傳統跳線或撥碼開關編碼，只需將遙控器所發射的無線信號讓該接收控制器接收并存儲，即可實現配套使用。本控制器出廠默認為只有一個遙控器可以控制，也可以學習八組不同編碼的遙控器存儲后同時控制。如果學習好的遙控器在使用過程中丟失，只需選用同類型的遙控器重新學習即可取消原有遙控器的控制權并取得現在的使用權。其輸出方式分別可設置切換為自鎖、點動、互鎖三種，用途極廣。
遙控開關電路元件用料十足，線路板均采用優質FR-4玻璃纖維環氧板（超強的機械性能、介電性能、絕緣性能和耐熱性及耐潮性，線路板中最好的）；電源部分采用了美國原裝進口LNK304PN專業級開關電源管理芯片，性能穩定且功耗小，性能遠遠高于市面上一般常用的廉價阻容降壓電路，雙保險電阻和壓敏電阻對線路板進行有效保護，極大地提高了整套遙控開關的使用壽命及穩定性。
接收板最大可承受30A電流，可以直接驅動交、直流負載，繼電器帶有一組常開、常閉轉換觸點。為延長接收板使用壽命，建議控制負載功率在阻性負載：4000W；感性負載：1500W；電機負載：1500W；領航負載（一種用來控制其它繼電器或開關線圈的負載類型）：1200VA；鎮流負載：6A以下，以上參數是經過市場考驗及多年研發經驗總結得出的數據。而淘寶網上同樣型號的繼電器卻標著阻性負載：6600W；感性負載：3500W；電機負載：3500W，這么大負載的狀態下使用，繼電器肯定容易出毛病、經不起長期考驗。
三、無線遙控器主要技術指標：
1、工作電壓：DC9V（6F22電池一塊）
2、工作電流：≤40mA
3、工作頻率：315MHz
4、編碼類型：2264芯片（原裝正品，完美兼容PT2262），焊盤編碼
5、發射距離：視距3000米，此距離為空曠地無干擾的理論距離，使用中會根據不同環境干擾、隔墻及障礙物有所減短。一般為標稱距離的10%-30%左右。
6、振蕩電阻：4.7M
7、外型尺寸：136×42×25mm
四、無線遙控開關基本參數
1、產品型號：YTF-220V1SL
2、工作電壓：AC85V～265V
3、待機功耗：≤0.44W
4、工作功耗：≤1.9W
5、工作頻率：315MHz
6、繼電器觸點容量：≤30A/250VAC；30A/30VDC(阻性負載)
7、接收靈敏度：>-105dB
8、輸出方式：繼電器開關信號（一組繼電器輸出開關信號，即：一個常開觸點，如電路板背面COM端跟L IN端短路區短接時則NO/OUT端直接帶電壓輸出）
9、工作方式：點動、互鎖、自鎖（視跳帽位置而定,簡單實用）
10、接收板尺寸：83*70*22mm
11、外殼尺寸：100*80*30mm（犧牲血本采用大尺寸外殼，方便客戶接線；淘寶網上的此類產品普遍存在接線不方便的現象）
使用說明
一、輸出方式（特別提醒：切換工作方式需先斷開電源設置好后再上電方可生效）
A、信號自鎖——將電路板上的JP1的2、3用短路帽短接（按一下開，再按一下關）
B、信號非鎖（點動）——將電路板上的JP1的1、2用短路帽短接（按住就開，松手就關）
C、信號互鎖——將電路板上的JP1的1、2、3空置，短路冒不短接（按A開，按B關）
二、編碼清除與學習方法
1、編碼清除：在學習對碼之前，需要先清除操作。具體操作為：按下S1（學習鍵）不要放，直到見到LED閃爍時就OK了，此時松開手后，清除編碼操作完畢。
2、學習對碼：對碼是根據不同的輸出狀態來對應的。如果輸出方式為點動或自鎖，那么，只需用1個遙控按鈕來控制它，因此只學習1個按鈕。如果輸出方式為互鎖，那么，需要學習2個不同的遙控按鈕來控制它。下面將它分為兩種不同的學習方式來看待。點動和自鎖學習方式是一樣的，互鎖的學習方式與它們不同。
①、輸出為點動和自鎖的學習對碼：按一下S1(學習鍵，按約0.5秒)后松開按鍵， LED點亮，此時已進入學習狀態，在5秒之內完成下面步驟，按遙控器任意鍵發射信號，指示燈閃兩次至燈滅表示學習成功。如果學習不成功，請重復1、2步驟。
②、輸出方式為互鎖的學習對碼：按一下S1（學習鍵，按約0.5秒）后松開按鍵，LED點亮，此時已進入學習狀態，在6秒之內完成下面步驟，按下遙控器的第1個按鈕（該按鈕學習完后將控制開），見到LED閃爍2下，接著按下第2個按鈕（該按鈕學習完后將控制關）見到LED閃爍3下熄滅，學習完畢。如果學習不成功，請重復1、2步驟。
溫馨提示：
①、本控制器保密性高，最多允許學習7個不同編碼遙控器，若學習第8個則第1個自動清除。
②、本控制器可以配合固定碼2260/2262/2264/5211等遙控器使用，振蕩電阻不限，4.7M最佳。同時也可以配合學習碼1527/2240等遙控器使用，振蕩電阻不限，330K最佳。
③、天線的安裝十分重要，在接收控制器上有一根卷繞天線，安裝時可將其拉直后接收信號會增強。
三、接線示意圖(本圖謹供參考，具體視使用場合及控制電壓接線)
如無法區分零火線，可不必區分，但從電工學來說，火線串入開關安全系數會更高些。
部(1).jpg)

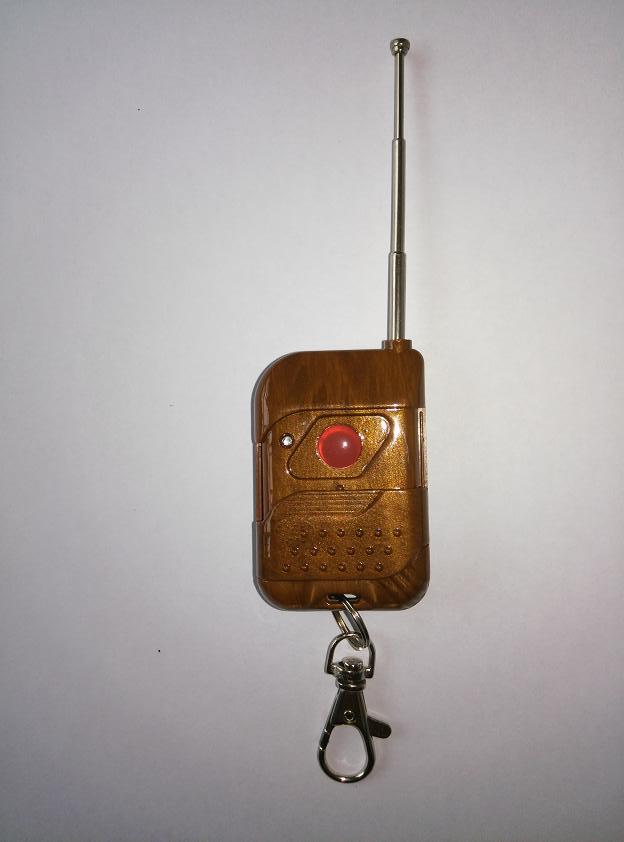

本單速大功率遙控接收機也可以配單鍵桃木發射器：
.jpg){kind=small}
