RJ-3X3M工業智能直控遙控器
RJ-3X3M工業智能直控遙控器是我公司針對小型環鏈電動葫蘆、鋼絲繩電動葫蘆起重機研制的一款控制箱+遙控接收裝置。本工業智能直控遙控器集成了電動葫蘆控制箱和遙控器雙重功能，接收機內部設置了經過特殊消弧處理的大電流控制觸點，可以經受點擊長期頻繁作業考驗。同時，接收機具有缺相及相序保護功能和指示，每個方向均有限位輸入；可串接各種安全保護開關（客戶自備）。
1、上下限位：A串接起升限位開關,防止起升行程過極限;B起重量限制器或者電子秤，防止起吊重物過載。
2、前后左右限位：A大小車行程限位開關、防止大，小車運行超過行程；B防撞裝置，激光檢測防撞，通過激光反射檢測距離，緩沖器，吸收碰撞動能。
3、另外，也可以串接其它電氣連鎖開關如門開關、登機請求開關、
超速開關（檢測起升電機轉速，電機失速時起作用）。
產品技術參數
額定電壓：AC380V
額定功率：5.5KW
限位輸出：DC24V
限位輸入：有源DC24V+
遙控距離：>100m
使用溫度：-25℃至+75℃
防護等級：IP65
發射器電源：直流3V(2節堿性5號電池)
天線形式：內置
無線工作頻率：433MHz
標準配置：發射器1支（含背帶）
接收器1部（接收機自帶1米連接電纜）
操作及維護手冊1本
安裝、設備結構和附加功能
·安裝·

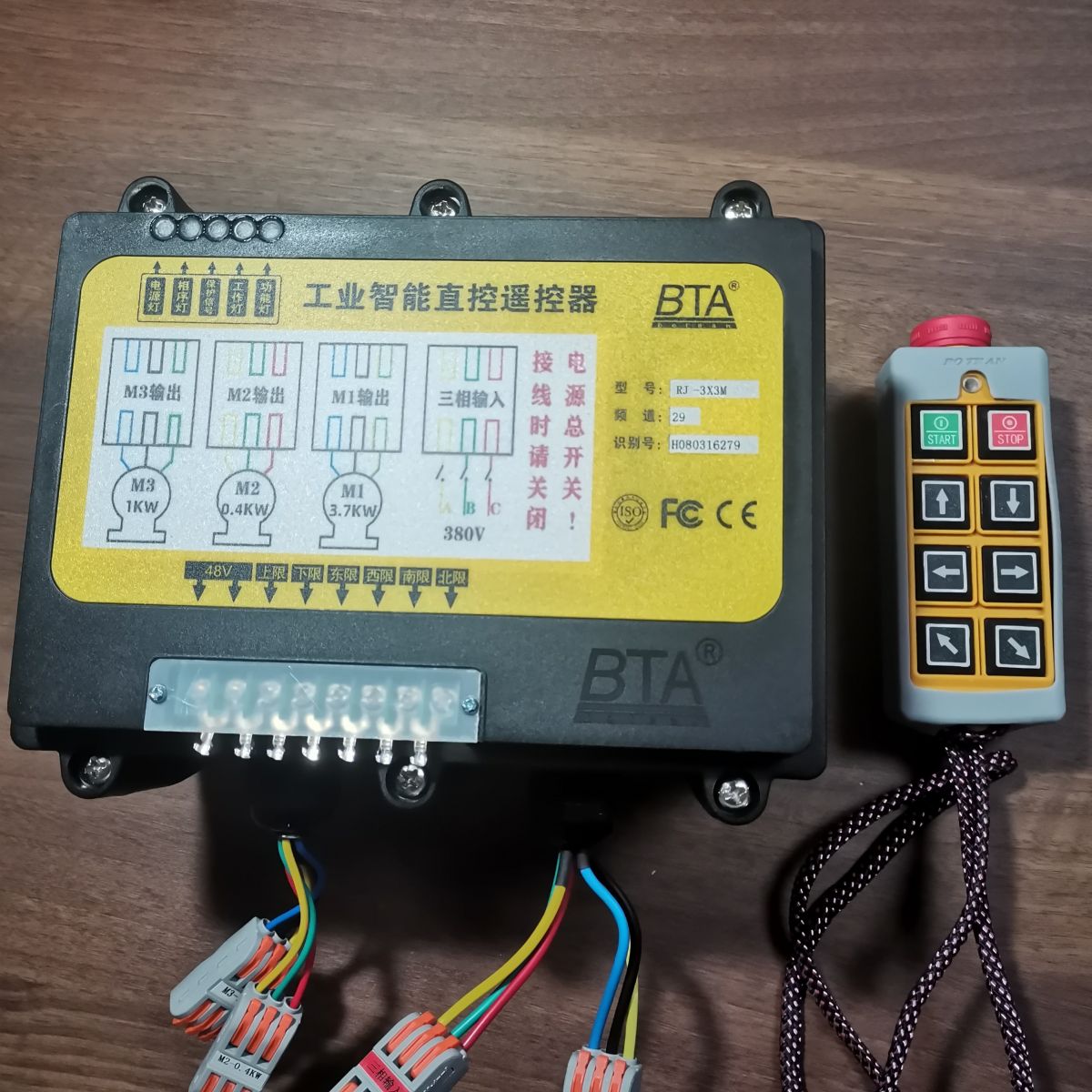

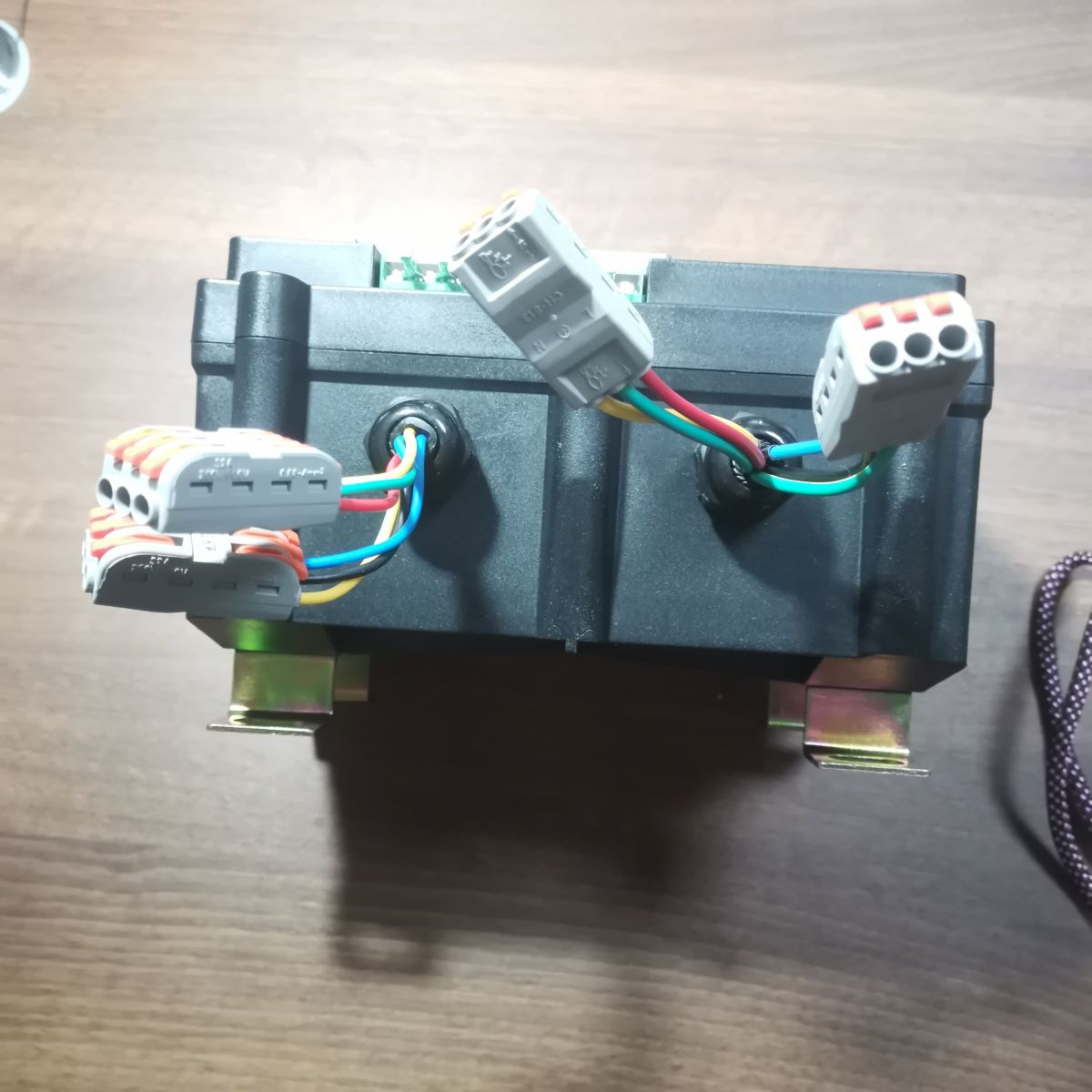

設備前部有四個接線端口，分別對應三相進線(380V電源)、M1電機(3.7KW及以下)、M2電機(1KW及以下)、M3電機(1KW及以下)，接線端子上分別貼有相應標識，將設備固定好，根據標識將對應接線接上即可，接線時請?jiān)谶M(jìn)線電源前端加裝斷路器以便于維護。安裝完畢后，開機。若相序燈常亮，則說明存在相序問題，請停電并檢查是否存在接線時相序錯誤或者斷相問題。
第一次正常開機后，請檢查各個功能鍵是否正常工作、電機是否按照控制器發出的指令正常工作，若一切正常即代表安裝流程完成，若設備工作不正常，請安裝人員檢查設備接線是否存在失誤。
|
